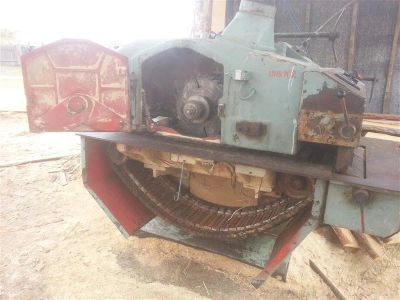

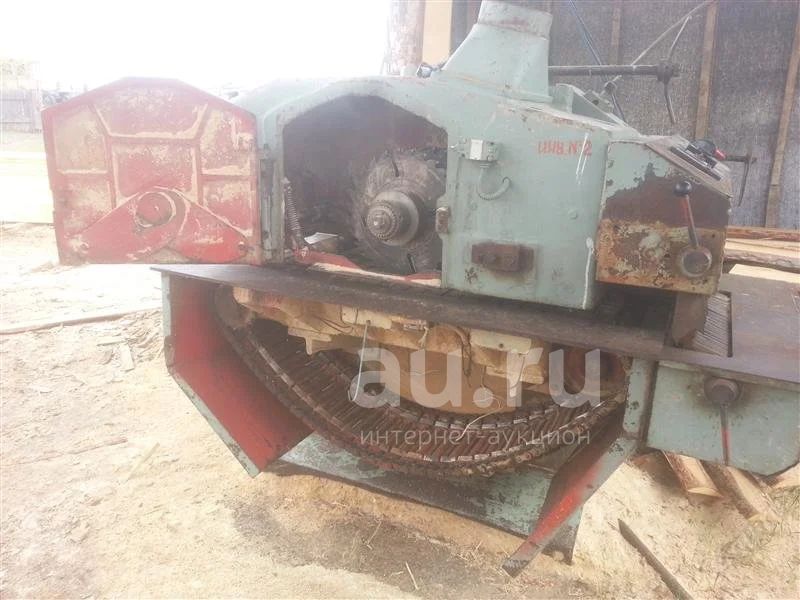

Многопильный станок ЦДК 5-3

Станок многопильный б/у мод. ЦДК 5-3 предназначен для продольного раскроя двухкантных брусьев на обрезные пиломатериалы. Может производиться также раскрой обрезных и необрезных досок на бруски требуемой ширины.
Применяется в различных видах деревообрабатывающих и лесопильных производств.
Конструкция предусматривает установку до 5-ти дисковых пил. Расположение пильного вала верхнее консольное. Привод от главного электродвигателя через упругую муфту. Настройка на различную ширину заготовок производится проставочными кольцами. Для базирования и правильного направления заготовок служит направляющая линейка, устанавливаемая по шкале.
Распиливаемый материал подается в зону резания гусеничной цепью звенья, которой движутся по призматическим направляющим. В зоне пиления гусеничная цепь <ныряет> по сегментным направляющим. Обрабатываемый материал прижимается к гусеничной цепи прижимным суппортом с подпружиненными роликами. Настройка на различную толщину осуществляется вертикальным перемещением суппорта с помощью маховика.
Отличительные особенности:
- подъем и опускание пильного вала за счет эксцентрикового механизма;
- конструкция подачи обеспечивает точность и прямолинейность распиловки;
- бесступенчатое изменение скорости подачи осуществляется вариатором без остановки конвейерной цепи;
- станина литая чугунная;
- для безопасности оператора служит когтевая завеса и система блокировок.
Технические характеристики:
Размеры обрабатываемого материала, мм:

толщина
10/120
длина не менее
400
Диаметр пил, мм
315-400
Диаметр вала, мм
60 / 80
Количество пил, шт.
5
Наибольшее расстояние между крайними пилами, мм
260
Наименьшее расстояние между соседними пилами, мм
10
Скорость подачи, м/мин
6-60
Установленная мощность, кВт
33,2
Габариты, мм
1950х1780х1625
Масса, кг
2150
