Амперметр

отс
Описание:

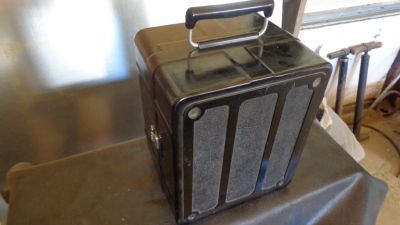

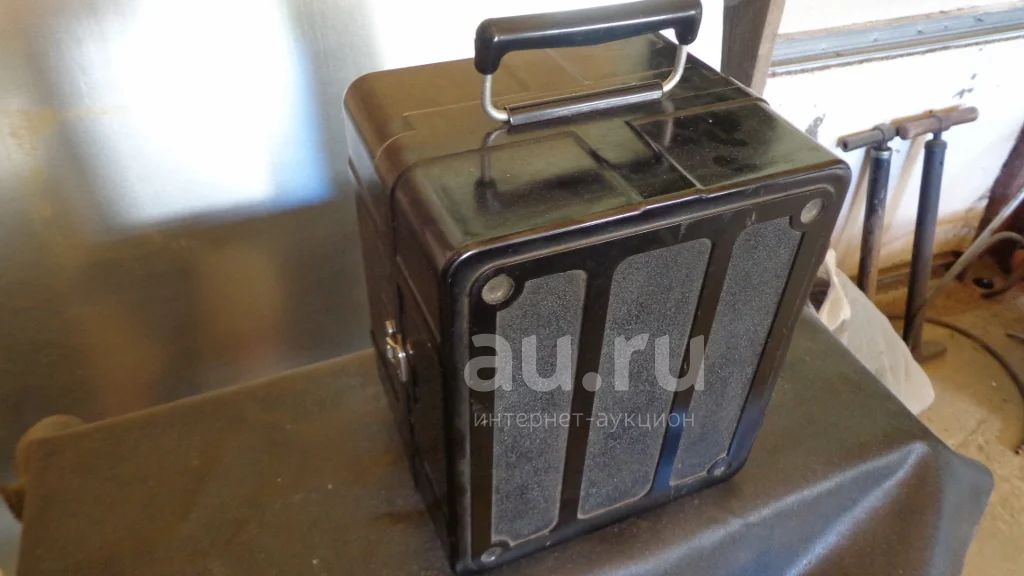

Ампервольтомметр АВО-5М1 - щитовой прибор магнитоэлектрической системы, предназначенный для измерения силы тока и напряжения в цепях постоянного и переменного тока, и сопротивления постоянному току в лабораторных условиях.

Класс точности:

- при измерении постоянного тока и сопротивления постоянному току - 1, 5;
- при измерении переменного тока, напряжения, емкости и уровня передачи - 2, 5.

Входное сопротивление:

- при измерении напряжения постоянного тока - 20кОм;
- при измерении напряжения переменного тока - 2кОм.

Габариты - 205?105?260мм.
Вес - 1, 5кг.

Технические характеристики АВО-5М1

Ампервольтомметры АВО-5М1 имеют следующие пределы измерений:
- постоянного тока - 60мкА - 120мкА;
- постоянного и переменного тока - 0, 6мА; 3мА; 15мА; 60мА;
- постоянного и переменного тока - 0, 3В; 1, 5В;
- напряжения постоянного тока - 75мВ;
- напряжения постоянного и переменного тока - 1, 5В; 3В; 7, 5В; 15В; 30В; 60В; 150В; 300В; 600В;
- сопротивления постоянному току - 5мОм;
- емкости - 0, 5мкФ;
- уровня передачи - -10дБ - +12дБ.

Ампервольтомметры АВО-5М1 выдерживают следующее падение напряжения на зажимах:

- при измерении постоянного тока - 0, 3В;
- при измерении переменного тока - 1В.

Ампервольтомметр АВО-5М1, при измерении разного типа, может питаться от таких источников питания:

- сопротивления на пределах 0, 5кОм; 5кОм; 50кОм; 500кОм - от встроенной батареи КБСЛ-0, 50;
- сопротивления на пределе5МОм - от внешнего источника постоянного тока 41В;
- при измерении емкости - от внешнего источника переменного тока 220В; 50Гц.

Ампервольтомметр АВО-5М1 рассчитан на использование при следующих условиях:

- температура окружающего воздуха - от -10?С до +40?С;
- относительная влажность воздуха - 80%.
